台積電熊本二廠「升級3奈米」!為何魏哲家要改3奈米?二廠時程、兩大原因一次看

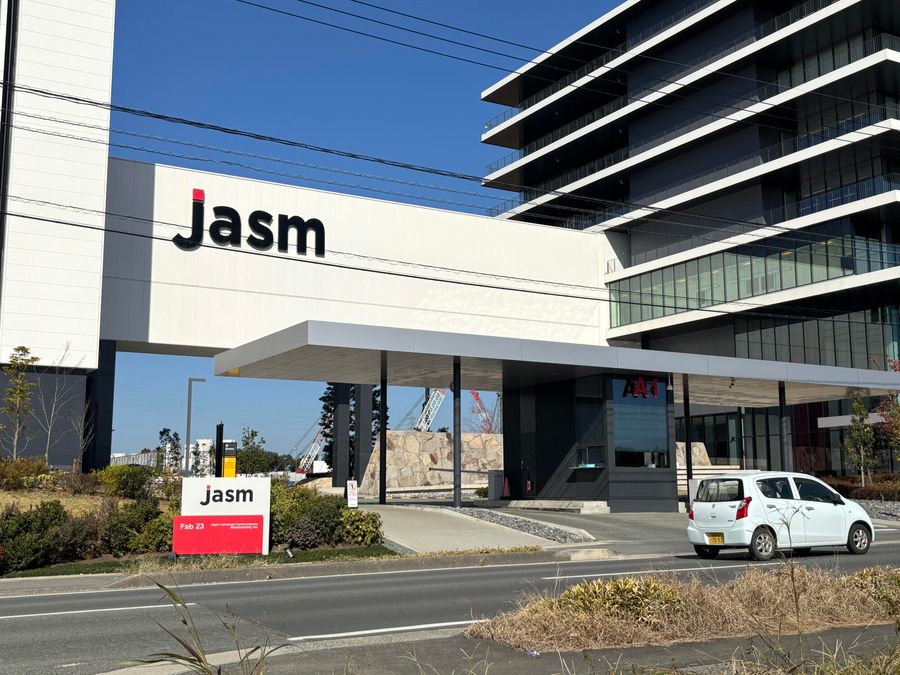

今早台積電董事長魏哲家與日本首相高市早苗在官邸會面,討論熊本二廠的最新計劃。根據《讀賣新聞》報導,台積電已敲定熊本二廠將導入3奈米製程,預計第二工廠的投資額將從122億美元(約1.8兆日圓)增加到170億美元(約2.6兆日圓)。
對此,日本首相高市早苗表示:「希望能依照所提出的方向,持續推進相關檢討與討論。」日本政府高度期待後續發展,高市說道:「令人非常振奮。」台積電預計近期將正式拍板調整相關計畫,並已與日本經濟產業省展開協商。
熊本二廠原訂於2025年第一季動工,但魏哲家當時表示因交通問題延後。2025年7月,《日刊工業新聞》報導指出,熊本二廠量產時程將延後一年半,推遲至2029年上半年。直到2025年10月,魏哲家宣布二廠正式動土並完成簽約。
然而同年12月,《日經亞洲》又報導熊本二廠出現停工狀況。近期隨著魏哲家與日本首相高市早苗會面,熊本二廠再次出現新的公開進度。
目前已確定量產的熊本第一工廠,製程節點為12/16奈米與22/28奈米,屬於成熟製程,應用以車用與工業半導體為主,熊本二廠則是原定生產6-12奈米。由於未切入先進製程,熊本廠難以直接受惠於近年由AI帶動的需求成長。
一位台積電供應商高層表示,在成熟製程市場中,技術門檻相對較低、競爭者眾多,價格競爭壓力也較為明顯;即便台積電在良率與製造品質上仍具優勢,熊本一廠的稼動率提升空間仍然有限。
熊本廠面臨的另一項結構性因素,來自日本半導體產業的分工型態。日本半導體產業長期以IDM為主體,純晶圓代工產業規模相對有限。以營收排名來看,日本前十大半導體公司幾乎由鎧俠(KIOXIA)、瑞薩(Renesas)、索尼(SONY)等IDM廠商占據;同時,日本近年IC設計產業發展動能不足,使得單純以成熟製程服務本地市場的成長空間較為侷限。
若二廠導入3奈米等先進製程,潛在客戶範圍將不再侷限於日本本地的車用與工業需求,而是有機會連結至全球先進製程市場,尤其是AI晶片相關應用的大量需求。
延伸閱讀:台積電熊本虧損83億!熱潮退去後的九州台廠:離開「只靠一個客戶」舒適圈,提早找到新戰場
根據《讀賣新聞》,台積電熊本二廠將會成為日本國內首次3奈米量產,日本政府已於 2024 年拍板提供最高達 7,320 億日圓的補助,後續有可能再度追加。長期以來,Rapidus被日本政府定位為推動先進半導體國產化的核心角色,肩負日本重返先進製程的任務,外界關注熊本二廠改為3奈米是否會對Rapidus造成影響。
日本政府對此的官方立場是,2奈米與3奈米半導體在應用領域上存在差異。政府認為,Rapidus規畫中的2奈米製程,與3奈米製程在技術定位與應用場景上並不完全重疊,因此判斷Rapidus與3奈米製程之間,不構成直接的市場競爭關係。
Rapidus的首座晶圓廠已設於北海道千歲市,現階段規畫於2027年下半年開始量產2奈米晶片,被視為日本重返先進半導體製造的重要里程碑。Rapidus也同步規畫加速興建第二座晶圓廠,計劃於2027財年在北海道興建第二座晶圓廠,最快可於2029年啟動1.4奈米晶片生產。
